概述

    采用真空灭弧室，空气绝缘，配以电动弹簧操作机构，使得产品灭弧能力强，短路开断次数高，无火灾爆炸危险，操作方便，是一种性能优良，实用性极强的产品。

    本产品总体结构采用三相共箱式，套管进出线，箱体内为干燥空气，电动弹簧躁动机构布置在箱体的侧面，可在较严酷的环境条件下可靠使用。

    本产品真空灭弧窒采用陶瓷外壳，杯状纵磁场触头结构，铜络触头材料，具有优良的开断和关合短路电流能力。

    该产品体积小、重量轻、外型美观。真主灭弧室和绝绿支持套管设计紧凑，出线导电杆外注硅橡胶，能适应恶劣的气候条件和污秽环境。

用途

    ZW8-12/630-20型户外高压真空断路器系交流50Hz三相电力系统，主要用于开断、关合城市市区10KV电同的负荷电流、空载电流及短路电流，也可作农村电网和小型电力系统的分开关，是域网、农同无油化的更新换代产品。

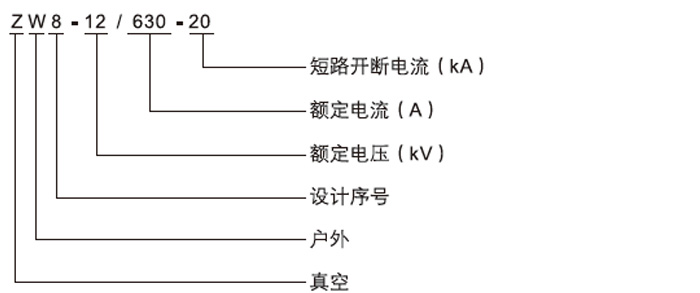

型号含义:

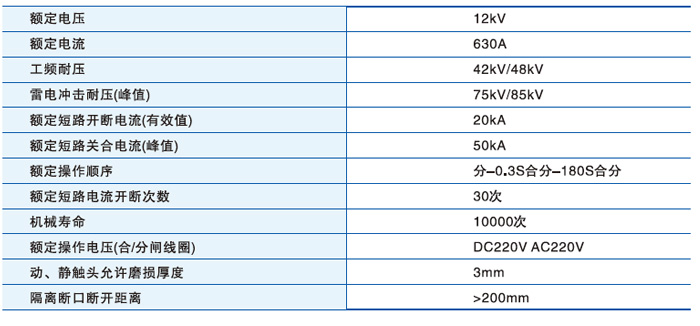

主要技术参数:

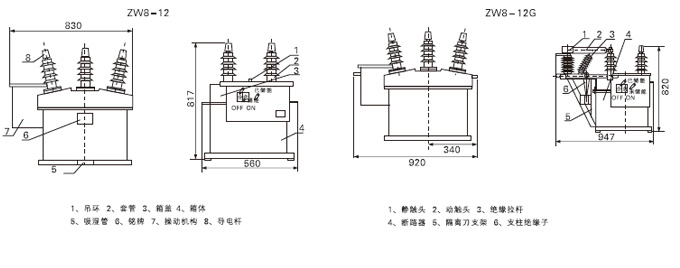

外形安装尺寸图：
