产品概述

CZG-J电气火灾监控探测器（以下简称电流探测器）是一种独立式的智能型探测器。电流探测器作为电气火灾监控系统信号处理的中继部分，能通过内置电路及软件对下级终端电流探头传递过来的信号进行智能分析处理，由此可判断出下级终端每一只电流探头的状态（即故障状态、火灾报警状态、正常工作状态），适用在电气火灾发生机率大的工厂、大型库房、办公室、商业建筑、宾馆、住宅及娱乐场所等线路复杂的场所中。

主要用途及使用范围

分体式剩余电流式电气火灾监控探测器，是我公司严格按照国家标准GB14287. 2005《剩余电流式电气火灾监控探测器》开发设计。设计参考国际先进技术并根据国内配电网络现状开发的新型剩余电流式电气火灾监控探测器（以后均简称为监控器）。本监控器适用于交流50/60HZ，额定工作电压220V，额定工作电流16-1250A的配电回路中，广泛应用于高危品仓库、高层建筑、住宅楼宇的单元供电系统和加油站、宾馆以及人员密集的建筑等场所的用电系统，可以有效的保障用电安全和防止电气火灾的发生。

产品原理

监控器的基本工作原理是：通过剩余电流互感器和温度传感器获取当前的电网信息，交由微处理进行运算、识别、判断，核对后送到控制电路，并同时把信息送到上位机和显示屏供操作人员观察。

产品主要功能与特点

●剩余电流检测功能
●温度监测功能
●预警/ 报警/ 脱扣功能
●CAN总线通讯功能(订货时选择)
注：本机需与HY、HF测器配合使用

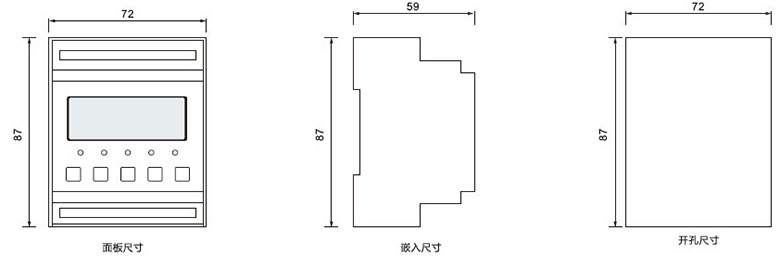

外形及安装尺寸

注意事项

1. 严禁私自拆卸本监控器，否则由此引发的一切后果将与本公司无关。

2. 本监控器的使用安装必须要由专业人员进行操作，操作之前务必仔细阅读本说明。

3. 由探测器引发断路器脱扣之后务必排查原因，确认消除之后才能进行合闸操作

4. 务必区分接地线和零线，在监控回路中零线必须穿过互感器。

5. 选用探测器时，应注意探测器上的技术参数是否和实际应用中的要求相符合。

6. 周期性的检查，清楚外壳、散热孔表面的积尘，注意接线端子的连接状态，保持牢靠绝缘。

7. 使用和储存、运输过程中，不得遭受到雨水侵蚀、阳光曝晒、猛烈撞击，以免破坏监控器的稳定性和准确性。

8. 监控器的报警设定值应考虑配电系统及用电设备的正常漏电值。
